Насос поливомоечной машины: обзор и правила эксплуатации центробежного насоса КО‑829Д

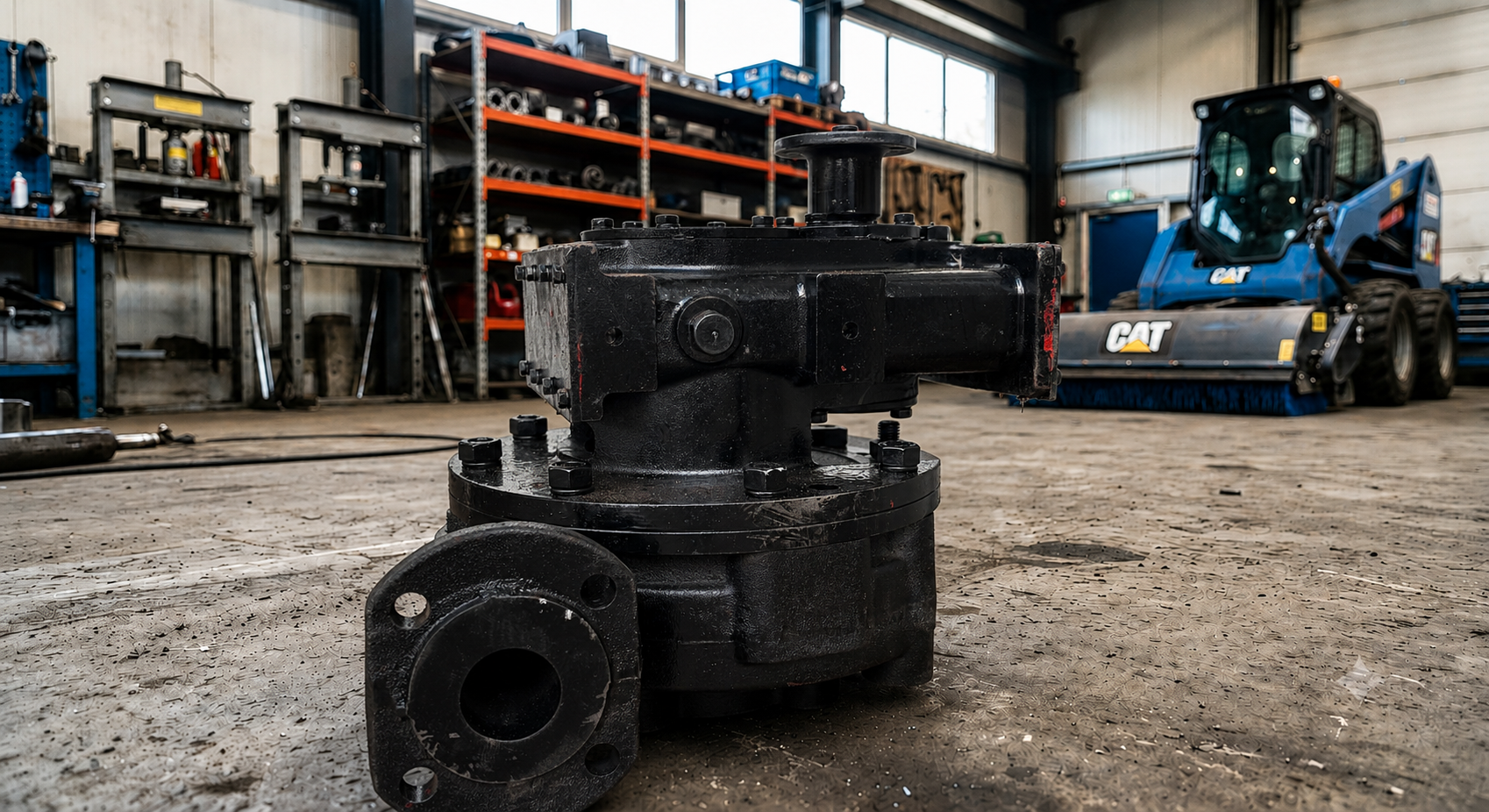

Центробежный насос КО‑829Д.06.02.100 — это «сердце» поливомоечного оборудования комбинированных дорожных машин КО‑829 на шасси КамАЗ и ЗиЛ. Он обеспечивает подачу воды для мойки, поливки дорожных покрытий и работы высоконапорного оборудования.

В этой статье разберем устройство, технические характеристики, правила эксплуатации и признаки неисправностей насоса КО‑829Д.

Устройство и принцип работы

Насос КО‑829Д — это центробежный одноступенчатый агрегат, который поставляется в сборе с редуктором. Конструкция включает:

• Корпус-улитку — формирует рабочую камеру и направляет поток воды;
• Рабочее колесо (крыльчатку) — литая деталь из чугуна, которая создаёт центробежную силу. Крепится на вал насоса с помощью шпонки и корончатой гайки, посадочное отверстие — 25 мм;
• Вал насоса — передаёт вращение от редуктора к крыльчатке;
• Подшипниковые опоры — обеспечивают вращение вала;
• Манжетные уплотнения — предотвращают утечку воды.

Принцип работы: вода из цистерны через всасывающий патрубок поступает в рабочую камеру. При вращении крыльчатки возникает центробежная сила, которая отбрасывает воду к периферии, создавая давление на выходе.

Насос КО‑829А снят с производства, его полным аналогом является КО‑829Д.06.02.100.

Технические характеристики

Основные параметры насоса КО‑829Д.06.02.100:

• Подача: 60 м³/ч (16,7 л/с);
• Напор: 115 м;
• Номинальная частота вращения рабочего колеса: 3 500 об/мин;
• Номинальная частота вращения входного вала (редуктора): 1 380 об/мин;
• Предельная частота вращения рабочего колеса: 4 200 об/мин;
• Напор при предельной частоте: 125 м;
• Мощность насоса: не более 32,4 кВт;
• КПД: не менее 60%;
• Внешняя утечка: не более 0,5 л/ч ;
• Габаритные размеры: 388×360×422 мм (по другим данным — 398×452×360 мм) ;
• Масса: 60–91,5 кг в зависимости от комплектации.

Насос агрегатируется с редуктором, который снижает частоту вращения с вала отбора мощности (КОМ) до номинальных 1 380 об/мин.

Применяемость

Насос КО‑829Д.06.02.100 устанавливается на комбинированные дорожные машины :

• КО‑829 на шасси КамАЗ и ЗиЛ;
• КО‑829А (как замена снятого с производства насоса);
• КО‑829Б;
• КО‑829Д1 на шасси КамАЗ‑53605 ;
• Другие модификации КО‑829.

Машины КО‑829 предназначены для круглогодичного использования: летом — поливомоечные работы, зимой — посыпка противогололёдными материалами.

Правила эксплуатации

Для обеспечения долговечной работы насоса КО‑829Д необходимо соблюдать следующие правила:

Запуск и остановка

• Запрещается запуск насоса всухую — перед пуском насос должен быть заполнен водой. Работа без воды приводит к повреждению манжетных уплотнений и подшипников;
• Запуск насоса производится с помощью коробки отбора мощности (КОМ) при работающем двигателе. Включение КОМ должно происходить плавно, при работающем двигателе ;
• Остановка насоса — перед выключением КОМ необходимо отключить подачу воды (закрыть задвижку на напорной линии).

Качество воды

• Насос предназначен для перекачивания воды с содержанием механических примесей не более 0,1% по объёму, размер частиц — до 0,2 мм;
• Рекомендуется установка фильтра на всасывающей линии — это предотвращает попадание абразивных частиц в рабочее колесо и уплотнения;
• Для работы с горячей водой (до 90 °C) необходима дополнительная проверка состояния манжет.

Обслуживание

• Контроль уровня и состояния масла в редукторе — заливка масла производится согласно инструкции по эксплуатации КО‑829;
• Проверка манжетных уплотнений — при первых признаках течи (подтекание воды в районе вала) манжеты подлежат замене;
• Контроль вибрации и шума — повышенная вибрация свидетельствует о дисбалансе рабочего колеса или износе подшипников;
• Сезонное обслуживание — при длительном простое (особенно в зимний период) воду из насоса необходимо слить во избежание коррозии и замерзания.

Признаки неисправностей

На что обращать внимание при эксплуатации центробежного насоса КО‑829Д:

• Падение напора — снижение давления на выходе при неизменных оборотах. Чаще всего вызвано износом рабочего колеса (крыльчатки) или засорением всасывающего тракта;
• Течь в районе вала — повреждение или износ манжетных уплотнений;
• Повышенная вибрация — дисбаланс рабочего колеса (сколы лопаток, отложение солей) или износ подшипников;
• Посторонний шум — гул, скрежет или стук в насосе свидетельствуют о разрушении подшипников или контакте рабочего колеса с корпусом;
• Перегрев редуктора — недостаток масла или износ подшипников редуктора.

Заключение

Центробежный насос КО‑829Д.06.02.100 — надёжный агрегат, обеспечивающий производительность поливомоечного оборудования КО‑829. Его правильная эксплуатация (запуск только с водой, контроль качества воды, своевременное обслуживание) — залог долгой работы без ремонтов.

При появлении признаков износа (падение напора, течь, вибрация) необходимо провести диагностику и заменить изношенные узлы — рабочее колесо, манжеты, подшипники или вал насоса . Своевременный ремонт предотвращает повреждение корпуса и редуктора.
