Обслуживание бункера пескоразбрасывателя КДМ‑7881: транспортёр, валы, подшипники

Комбинированная дорожная машина КДМ‑7881 — одна из самых распространённых в России машин для зимнего содержания дорог. Её преимущества: быстросъёмное оборудование, кузов из нержавеющей стали и адаптация под отечественные шасси . Основной рабочий орган — бункер-пескоразбрасыватель с цепным скребковым транспортёром, который подаёт противогололёдные материалы (ПГМ) на разбрасывающий диск .

Ресурс и стабильность работы бункера напрямую зависят от состояния транспортёра, валов, подшипников и звёздочек. В этой статье разберём устройство этих узлов, регламент обслуживания и признаки, когда нужна замена.

Устройство бункера и транспортёра КДМ‑7881

Бункер пескоразбрасывателя КДМ‑7881 — это ёмкость из нержавеющей стали (толщина 4 мм, марка 304), что критически важно при работе с солью и агрессивными реагентами . Внутри бункера установлен цепной скребковый транспортёр. Он представляет собой две втулочно-роликовые цепи, соединённые пластинами со скребками.

Производитель, компания «Смолмаш», использует необслуживаемую цепь с усилием на разрыв до 14 тонн. По заявлению завода, при штатной эксплуатации этот транспортёр не требует обслуживания и смазки; случаи обрыва цепей единичны и связаны с нарушением условий работы.

Привод транспортёра осуществляется через гидромотор и редуктор 50:1, обеспечивающий необходимый крутящий момент . Крутящий момент передаётся на ведущий вал, который через звёздочки приводит в движение цепи транспортёра. На противоположной стороне бункера установлен ведомый (натяжной) вал, который обеспечивает необходимое натяжение цепей.

Ведущий вал и звёздочки привода транспортёра

Ведущий вал — элемент, который испытывает постоянные пиковые нагрузки. Он воспринимает крутящий момент от редуктора и передаёт его на звёздочки. Выход из строя ведущего вала или его подшипников приводит к остановке подачи материала.

Звёздочки привода — детали, через которые цепь получает движение. Основная причина износа звёздочек — абразивный износ зубьев от песка и соли. Если зубья изношены, цепь начинает проскальзывать, что приводит к ускоренному износу как самой цепи, так и посадочных мест на валу. В каталогах запчастей звёздочка привода транспортёра КДМ‑7881 часто идёт как отдельная позиция.

Признаки износа ведущего вала и звёздочек:

• Проскальзывание цепи при включении подачи материала;
• Видимый износ зубьев звёздочек (заострение, изгиб);
• Посторонний металлический скрежет в районе привода транспортёра;
• Люфт цепи на звёздочках.

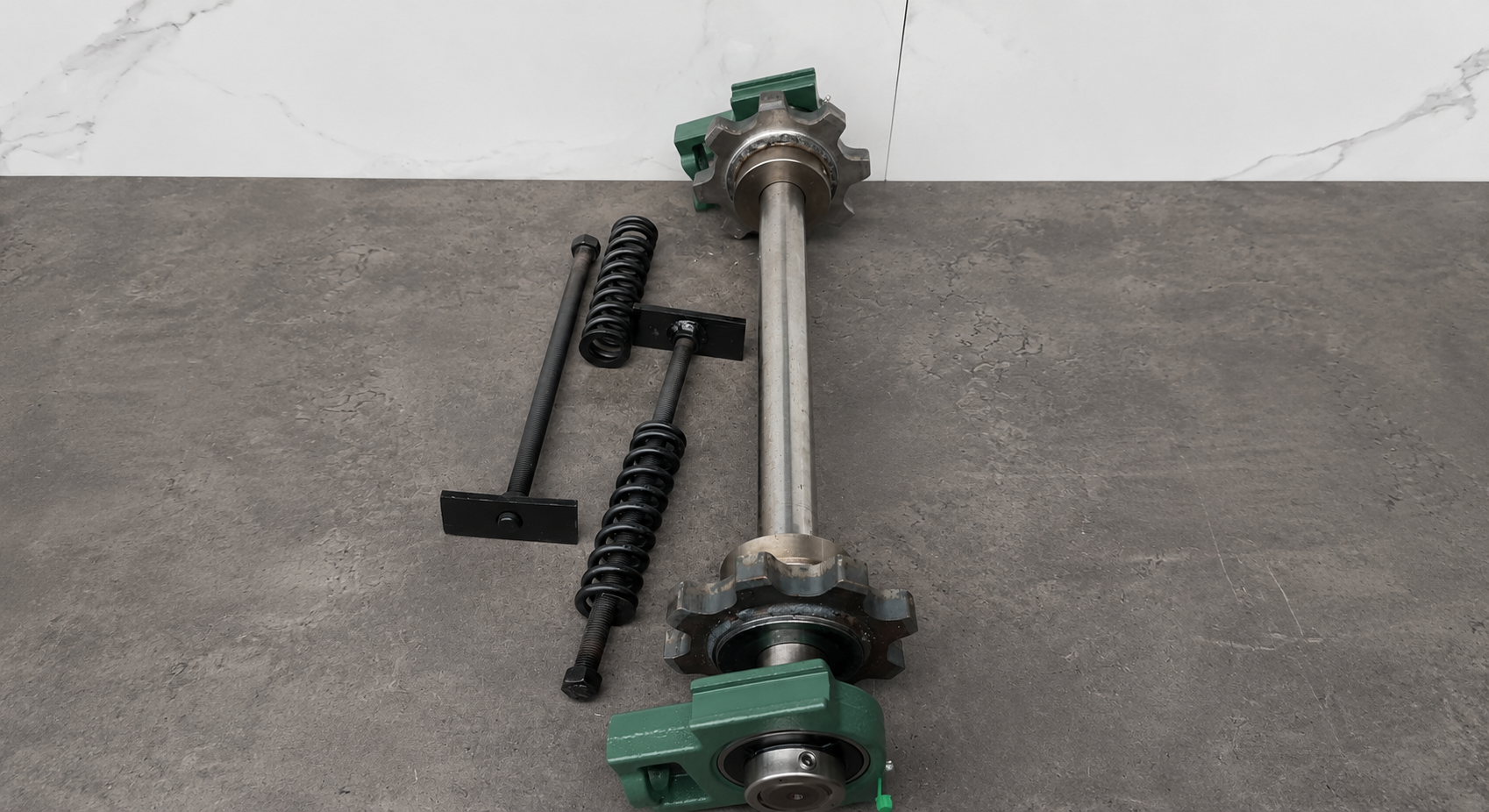

Вал натяжной (ведомый) и механизм натяжения

Натяжной вал (ведомый вал транспортёра) — это узел, который поддерживает рабочее натяжение цепей. В конструкции КДМ‑7881, помимо самого вала, используются корпусные подшипники и механизм натяжения.

Натяжение цепей транспортёра — одна из самых критичных регулировок. Слабое натяжение приводит к проскальзыванию цепи на звёздочках и нестабильной подаче материала. Избыточное натяжение создаёт дополнительную нагрузку на подшипники валов, что сокращает их ресурс.

Узел натяжного вала КДМ‑7881 в сборе включает сам вал, корпусные подшипники и регулировочные элементы. В зависимости от производителя запчастей, артикулы могут отличаться. Например, в линейке Salt Dogg используется оригинальный вал натяжения транспортёра (артикул 3010034).

Признаки неисправности натяжного вала и его подшипников:

• Шум (гул, скрежет) при работе транспортёра;
• Нагрев корпуса подшипника выше 70 °C;
• Радиальный или осевой люфт вала;
• Течь смазки через уплотнения подшипника;
• Неравномерное провисание цепи по бокам транспортёра.

Подшипники валов транспортёра

На КДМ‑7881 используются корпусные подшипники вала привода транспортёра и подшипники механизма натяжения . Это закрытые узлы с собственными уплотнениями, предназначенные для работы в условиях повышенной запылённости и влажности.

Основные причины выхода из строя подшипников:

• Абразивный износ. Песок и соль проникают через уплотнения, работая как абразивное тело. Даже качественные уплотнения не дают 100% гарантии, особенно при интенсивной эксплуатации.
• Нарушение соосности. Деформация рамы бункера или перекосы при монтаже приводят к неравномерной нагрузке на подшипники.
• Выработка ресурса смазки. Хотя производитель заявляет о необслуживаемых подшипниках, в реальных условиях рекомендуется хотя бы раз в сезон проводить ревизию.

Заменить подшипник вала привода транспортёра можно отдельно, но практика показывает: если изношены подшипники, то и посадочные места на валу уже имеют выработку. Установка новой детали на изношенное место не даст должного ресурса.

Регламент обслуживания бункера и транспортёра

Практический опыт эксплуатации КДМ‑7881 показывает, что при штатном использовании уход за транспортёром минимален . Однако это не отменяет необходимости регулярного контроля.

• Ежедневный осмотр: Проверка натяжения цепей транспортёра. Оно должно быть одинаковым по всей длине. При ослаблении — подтяжка с помощью регулировочных болтов натяжного вала.
• Проверка подшипников: Контроль температуры корпусов подшипников на ощупь (не должно быть сильного нагрева) и отсутствие посторонних шумов.
• Сезонное обслуживание: После зимы — очистка бункера от остатков реагентов. При необходимости — проверка состояния цепей, скребков, звёздочек. В случае выработки — замена.
• Контроль болтовых соединений: При вибрационных нагрузках крепления валов и подшипников могут ослабевать. Проверка момента затяжки — раз в квартал или после 500 моточасов.

Заключение

Стабильная работа бункера пескоразбрасывателя КДМ‑7881 — это комплексная задача. Ключевые узлы: транспортёр, ведущий и натяжной валы, подшипники и звёздочки — работают в жестких условиях абразивного износа.

Своевременное обслуживание, диагностика признаков износа и замена узлов в сборе — оптимальный подход, который минимизирует простои техники в пик зимнего сезона. Замена отдельных деталей без учёта состояния сопряжённых поверхностей (посадочных мест) часто приводит к повторной поломке.

Для ремонта и замены узлов используйте оригинальные запчасти или качественные аналоги, рекомендованные производителем.
