Падает напор в поливомоечной машине? Инструкция по замене рабочего колеса НЦ-60/125

Снижение напора в поливомоечной машине — одна из самых частых проблем, с которой сталкиваются водители КО-713 и аналогичной техники. В большинстве случаев причина кроется в износе рабочего колеса центробежного насоса НЦ-60/125.

В этой статье разберём, как работает насос, по каким признакам определить износ крыльчатки и как правильно выполнить замену рабочего колеса НЦ-60/125.

Устройство и принцип работы насоса НЦ-60/125

Насос НЦ-60/125 — это центробежный одноступенчатый агрегат с консольным расположением рабочего колеса . Он устанавливается на шасси поливомоечных машин (чаще всего КО-713, КО-713Н, КО-806, КДМ-130) и приводится в действие от коробки отбора мощности через редуктор .

Устройство насоса:

• Корпус (улитка) — формирует рабочую камеру и направляет поток жидкости ;
• Рабочее колесо (крыльчатка) — литая деталь с лопатками, которая создаёт центробежную силу ;
• Вал насоса — передаёт вращение от редуктора к крыльчатке ;
• Подшипниковые опоры — обеспечивают вращение вала ;
• Манжетное уплотнение — предотвращает утечку воды .

Принцип работы: вода из цистерны через всасывающую полость поступает в рабочую камеру. При вращении крыльчатки возникает центробежная сила, которая отбрасывает воду к периферии, создавая давление, достаточное для подачи воды к разбрызгивающим форсункам .

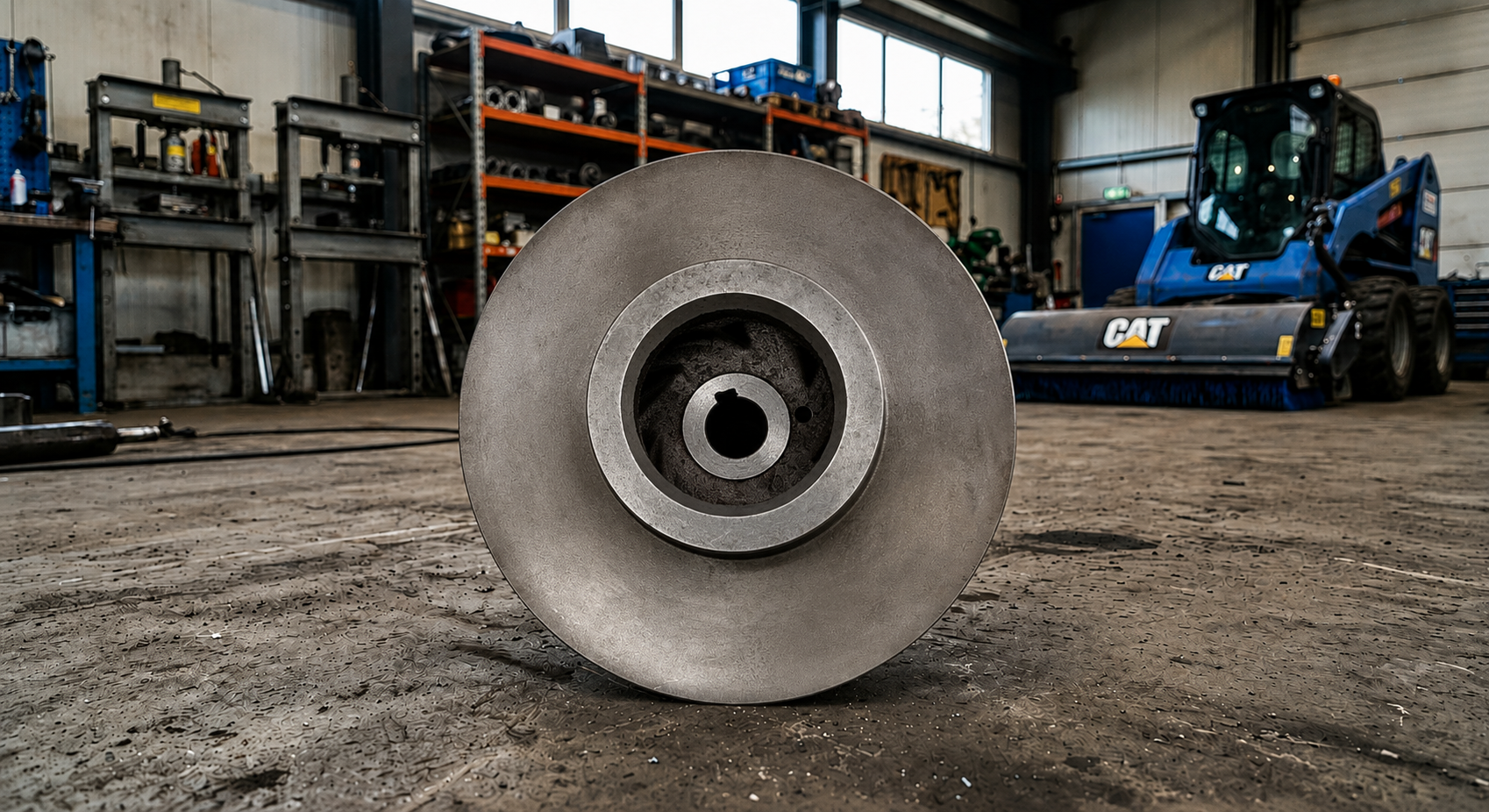

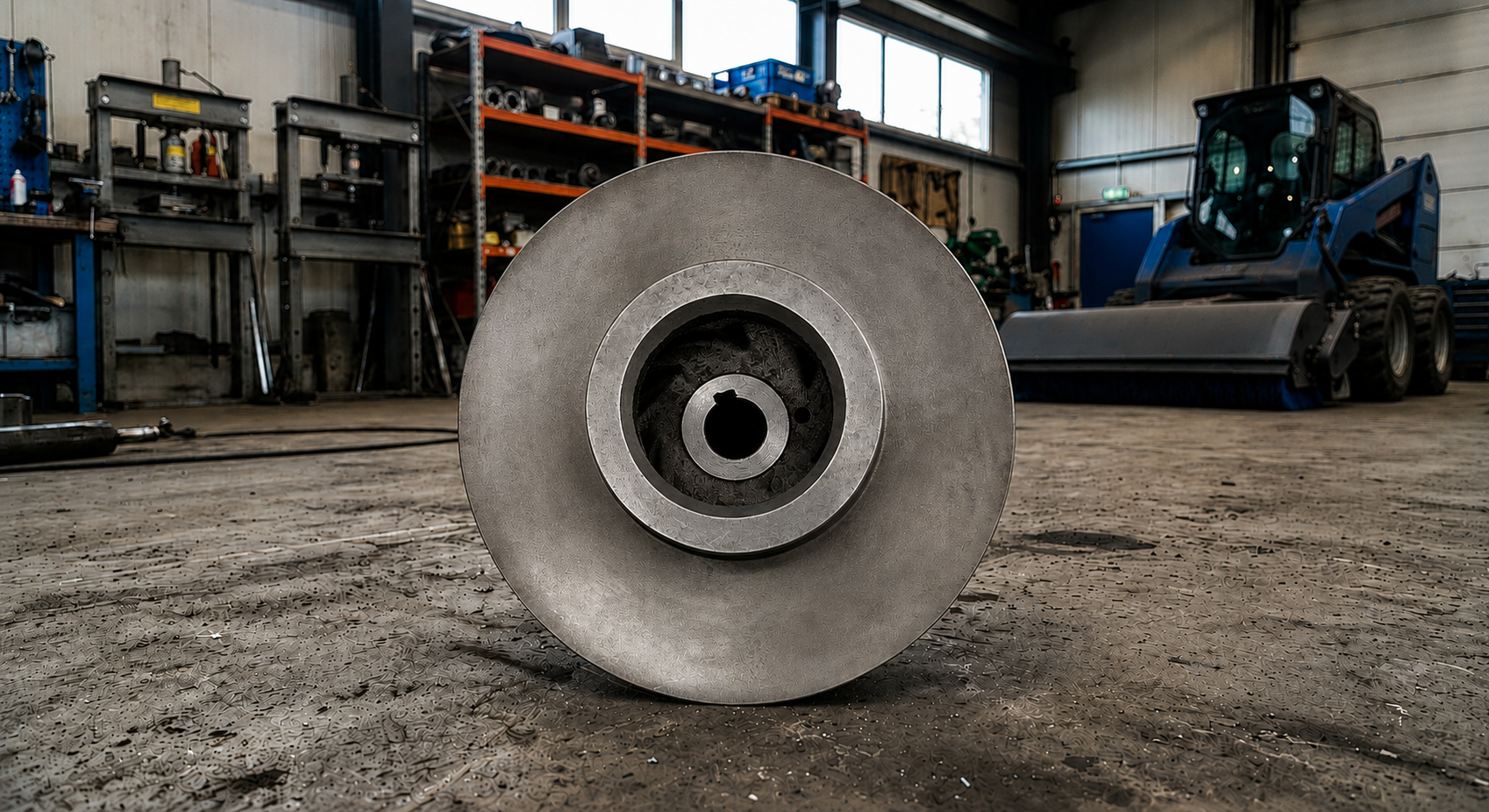

Технические характеристики рабочего колеса НЦ-60/125

Рабочее колесо — это «сердце» насоса, которое непосредственно создаёт напор. Основные параметры крыльчатки для НЦ-60/125 и НЦ-60/125А:

• Внутренний посадочный диаметр: 25 мм (под вал насоса);
• Внешний диаметр: 230–235 мм;
• Материал: высокопрочный чугун или алюминий (для облегчённых версий НЦ-60/125А-01);
• Количество лопаток: 7;
• Крепление: на вал с помощью шпонки и фасонной (корончатой) гайки.

Номинальные параметры насоса с этим колесом: подача — 60 м³/ч, напор — 115 м, частота вращения — 3500 об/мин.

Причины падения напора и признаки износа крыльчатки

Если насос работает, но напор заметно упал — первое, что нужно проверить, это состояние рабочего колеса. Основные причины снижения производительности:

• Абразивный износ лопаток — в воде даже с небольшим содержанием песка (до 0,2 мм) лопатки крыльчатки истираются, уменьшается эффективность центробежной силы;
• Коррозия и кавитация — при работе с горячей водой (до 90°C) или при недостаточном подпоре на входе возникают микроразрушения металла;
• Износ посадочного отверстия — при ослаблении шпоночного соединения появляется люфт, крыльчатка «гуляет» на валу, что снижает КПД;
• Механические повреждения — попадание посторонних предметов (камней, кусков уплотнений) деформирует лопатки.

Признаки, по которым можно заподозрить износ рабочего колеса:

1. Номинальные обороты насоса есть, но напор воды на выходе значительно ниже расчётного;
2. Увеличилось время заполнения цистерны или снизилась дальность разбрызгивания;
3. Повышенная вибрация насоса при работе (признак дисбаланса крыльчатки);
4. При осмотре через входной патрубок видны сколы или сильная выработка лопаток.

Пошаговая инструкция по замене рабочего колеса

Замена крыльчатки насоса НЦ-60/125 выполняется в мастерской с использованием слесарного инструмента. Порядок работ:

1. Подготовка — слить воду из системы, отсоединить всасывающий и напорный трубопроводы;
2. Демонтаж насоса — открутить крепёжные болты и снять насос с кронштейнов шасси;
3. Разборка насоса — снять стакан, открыть доступ к рабочему колесу ;
4. Фиксация вала — застопорить вал от проворачивания;
5. Откручивание гайки — снять фасонную гайку, фиксирующую крыльчатку на валу;
6. Извлечение крыльчатки — снять изношенное колесо, снять шпонку с вала;
7. Установка нового колеса — установить шпонку, надеть новое рабочее колесо НЦ-60/125 на вал, наживить и затянуть гайку с моментом, указанным в руководстве по ремонту;
8. Сборка — установить стакан на место, проверить лёгкость вращения вала, собрать насос в обратном порядке;
9. Установка на шасси — закрепить насос на кронштейнах, подсоединить трубопроводы;
10. Проверка — залить воду, запустить на малых оборотах, убедиться в отсутствии утечек и нормальном давлении.

Профилактика и продление ресурса крыльчатки

Чтобы крыльчатка служила дольше, рекомендуется:

• Установка фильтра на всасывающей линии — даже простой сетчатый фильтр значительно сокращает попадание абразивных частиц;
• Использование чистой воды — по инструкции насос предназначен для перекачивания воды с объёмной концентрацией частиц не более 0,1% и размером до 0,2 мм;
• Проверка подпора на входе — минимальное давление на входе должно быть не менее 0,035 МПа (0,35 кгс/см²);
• Сезонное обслуживание — перед зимним хранением слить воду, осмотреть крыльчатку и при необходимости заменить.

Заключение

Снижение напора в поливомоечной машине КО-713 чаще всего связано с износом рабочего колеса НЦ-60/125. Своевременная диагностика и замена крыльчатки позволяют восстановить номинальную производительность насоса без необходимости дорогостоящего ремонта всего агрегата.

При выборе запчасти обращайте внимание на посадочный диаметр (25 мм) и материал — для облегчённых версий насоса (НЦ-60/125А-01) используется алюминиевая крыльчатка, для чугунных корпусов — чугунная.
