Модификации насосов НЦ: как отличить рабочее колесо НЦ‑60/125А‑01 и не ошибиться при покупке
Центробежные насосы НЦ‑60/125 в разных модификациях устанавливаются на поливомоечные машины КО‑713, КО‑806, КО‑823, КО‑815 и другую коммунальную технику . При ремонте один из самых частых вопросов — какое рабочее колесо подходит к конкретному насосу: НЦ‑60/125, НЦ‑60/125А или НЦ‑60/125А‑01.
В этой статье разберем конструктивные отличия модификаций, параметры рабочих колес и как не ошибиться при замене.
Семейство насосов НЦ‑60/125: конструктивные различия
Насосы НЦ‑60/125 выпускаются в нескольких модификациях, которые отличаются материалом корпуса, конструкцией уплотнения вала, массой и, что важно для ремонта, — рабочим колесом.
НЦ‑60/125 (базовая модель):
- Корпус — чугунный;
- Масса насоса — 90 кг;
- Рабочее колесо — чугунное, диаметр 230 мм, посадочное отверстие 25 мм.
НЦ‑60/125А (облегченная модель):
- Корпус — алюминиевый; масса — 75 кг;
- Конструктивное отличие от НЦ‑60/125 — изменена конструкция уплотнения вала, что позволило уменьшить габариты и массу насоса;
- Рабочее колесо — диаметр 235 мм, посадочное отверстие 25 мм.
НЦ‑60/125А‑01 (алюминиевый корпус, левое вращение):
- Устанавливается на КО‑713Н, КО‑806, КО‑823 на базе автомобилей МАЗ и КамАЗ;
- Рабочее колесо — алюминиевое или чугунное (в зависимости от поставки), диаметр 235 мм, посадочное отверстие 25 мм.
Технические характеристики всех модификаций идентичны: подача 60 м³/ч, напор 115 м, частота вращения 3500 об/мин.
Как отличить рабочее колесо НЦ‑60/125 от НЦ‑60/125А

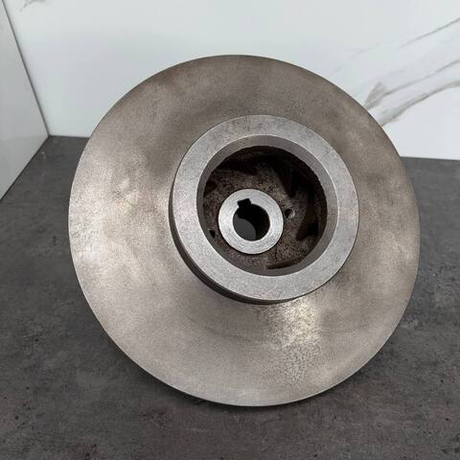

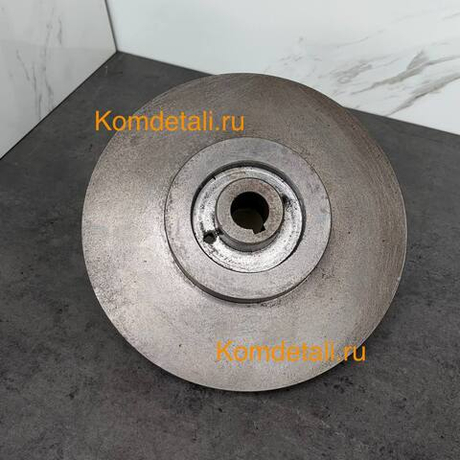

Рабочее колесо — это литая деталь с семью лопатками и разгрузочными отверстиями. Основные параметры, по которым их различают:
Диаметр
- Колесо насоса НЦ‑60/125 (базовый, чугунный корпус) — 230 мм;
- Колесо насоса НЦ‑60/125А и НЦ‑60/125А‑01 — 235 мм .
⚙️ Важно: Разница в диаметре всего 5 мм, но эти миллиметры критичны. Установка колеса 235 мм в чугунный корпус НЦ‑60/125 приведет к заклиниванию. Колесо 230 мм в алюминиевом корпусе даст падение напора.
Материал
- Для чугунных насосов НЦ‑60/125 рабочее колесо — чугунное;
- Для алюминиевых насосов НЦ‑60/125А и НЦ‑60/125А‑01 колесо может быть как чугунным, так и алюминиевым;
- Алюминиевое колесо легче, но менее износостойкое при работе с абразивными частицами.
Посадочное отверстие

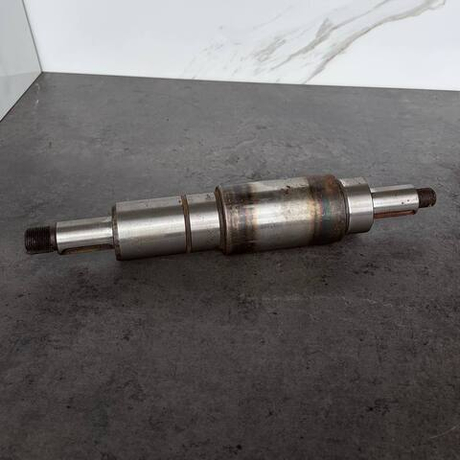

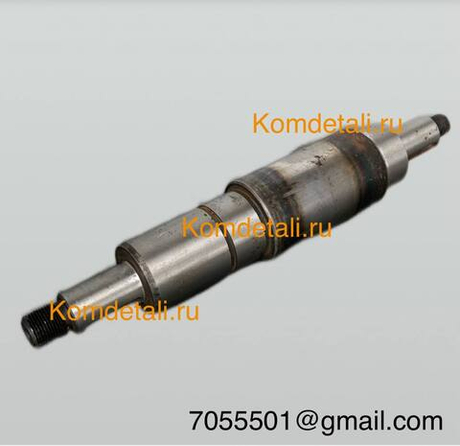

Для всех модификаций посадочное отверстие под вал 25 мм. Вал насоса имеет два шпоночных паза и резьбу с обоих концов под корончатые гайки.
Как не ошибиться при покупке: таблица соответствия
| Модель насоса | Корпус | Диаметр колеса | Материал колеса |
|---|---|---|---|
| НЦ‑60/125 | Чугун | 230 мм | Чугун |
| НЦ‑60/125А | Алюминий | 235 мм | Чугун / алюминий |
| НЦ‑60/125А‑01 | Алюминий | 235 мм | Чугун / алюминий |
Практические рекомендации
При замене рабочего колеса придерживайтесь следующих правил:
- Определите модель насоса по шильдику (заводской табличке) на корпусе. Если табличка отсутствует — визуально оцените материал корпуса: чугун тяжелее и темнее, алюминий — светлый и значительно легче;
- Измерьте диаметр старого колеса — самый надежный способ. Разница между 230 мм и 235 мм хорошо заметна;
- Учитывайте посадочное отверстие — для всех модификаций оно 25 мм, но при установке проверьте состояние шпоночного паза на новом колесе;
- Материал колеса — для алюминиевых насосов допустимы оба варианта, но при работе с водой, содержащей абразивные частицы, предпочтительнее чугунная крыльчатка.
Заключение

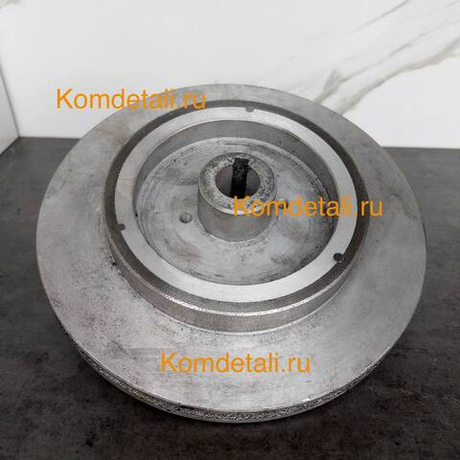

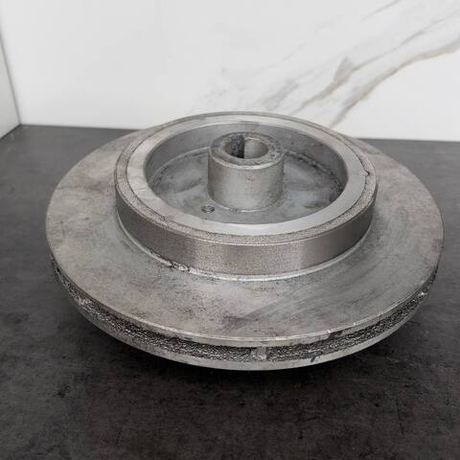

Рабочее колесо НЦ‑60/125А‑01 — это крыльчатка диаметром 235 мм с посадочным отверстием 25 мм, которая устанавливается в алюминиевый корпус насоса. Её легко перепутать с колесом для базовой модели НЦ‑60/125 (230 мм). Ошибка приведет к заклиниванию или падению производительности.
Перед покупкой обязательно уточните модель насоса и измерьте диаметр изношенной детали.
