Ремонт щеточного узла КДМ: диагностика износа и замена втулки ЭД‑410.40.05.003

Комбинированные дорожные машины КДМ-7881 в базовой комплектации оснащаются щеточным оборудованием для уборки дорожных покрытий. Щеточный узел — это навесное оборудование, которое устанавливается между передним и задним мостами шасси. Его привод осуществляется через гидромотор, который передаёт вращение через втулку на вал щётки.

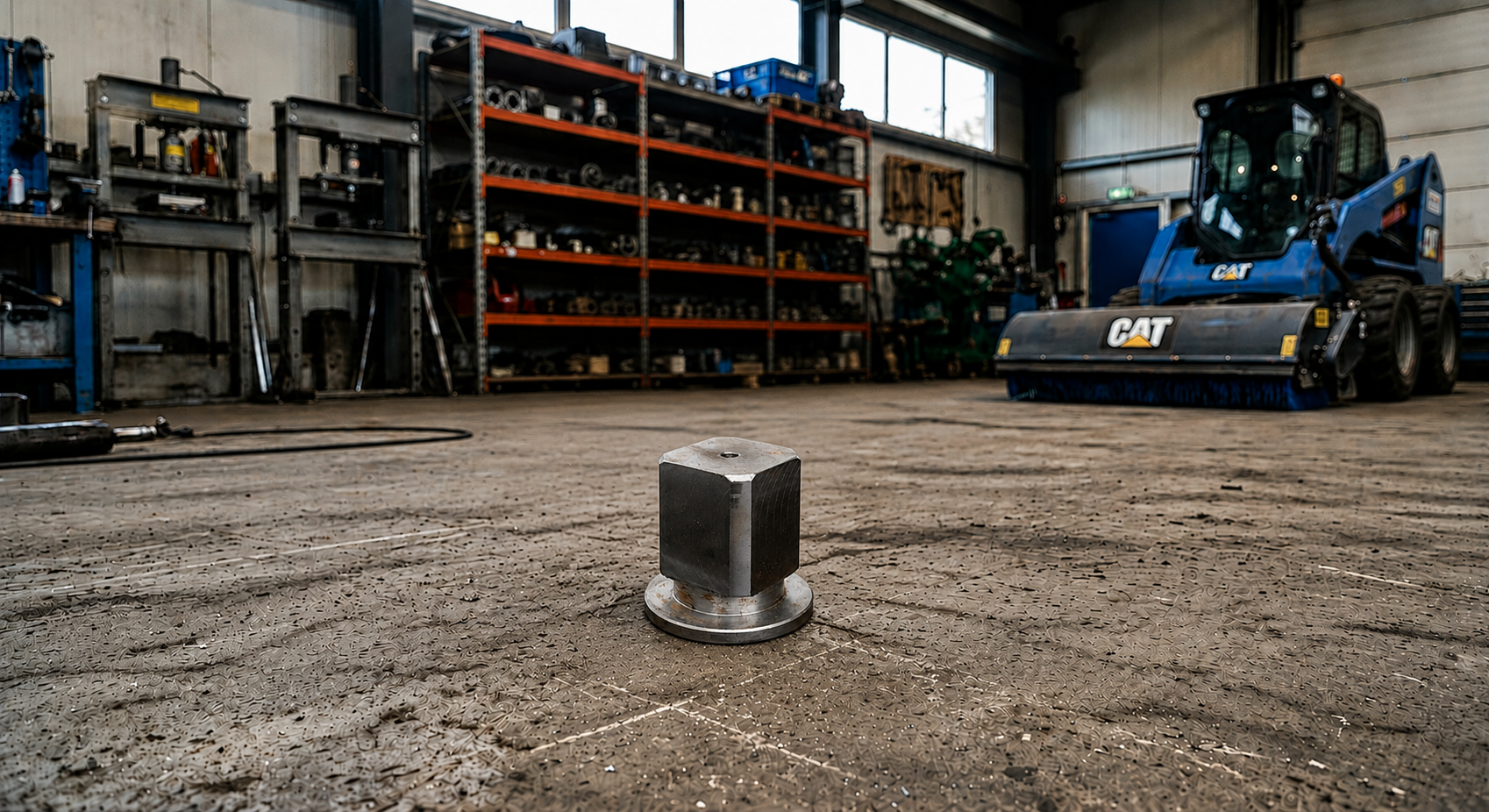

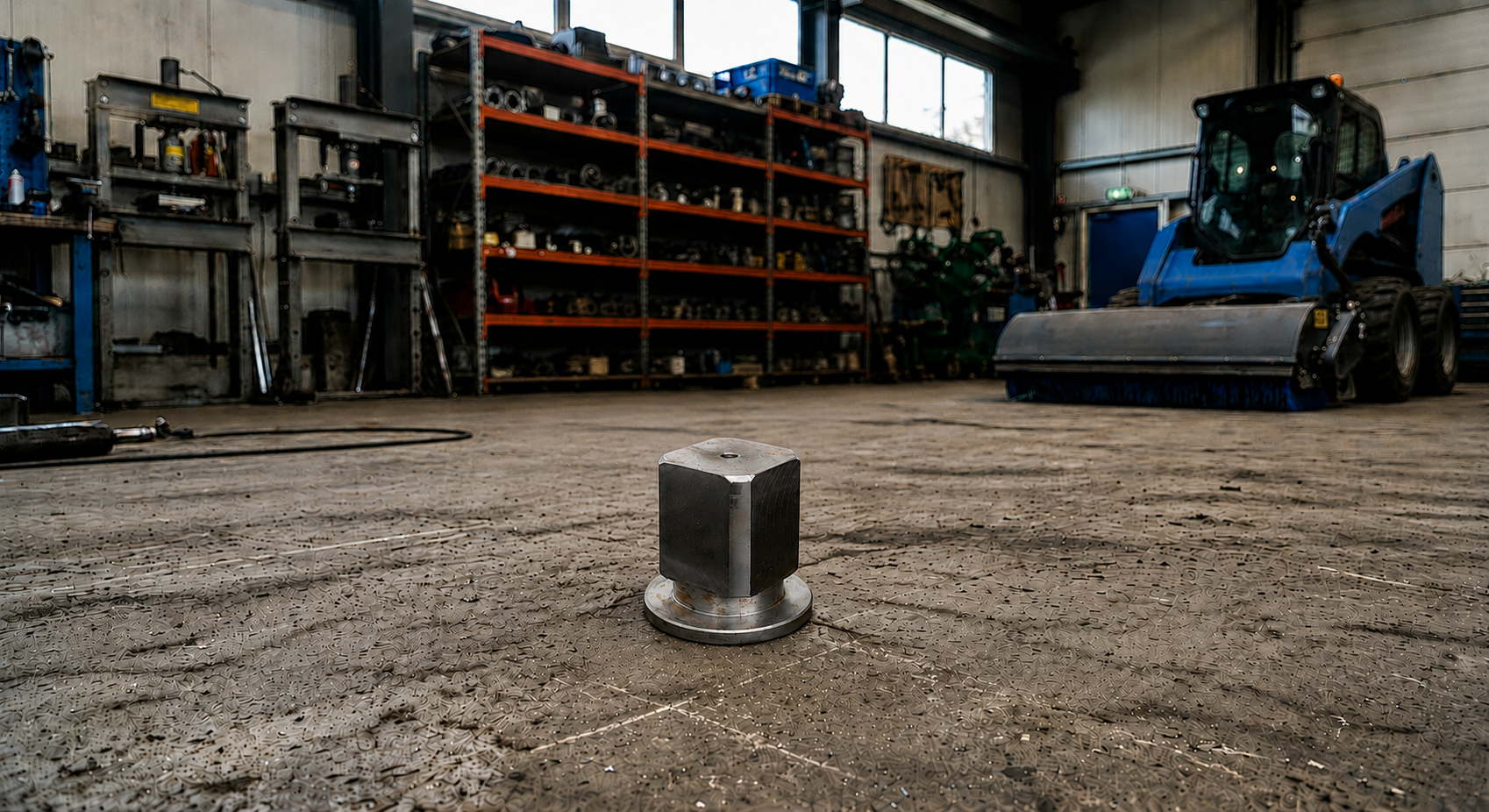

Ключевой элемент узла — втулка ЭД‑410.40.05.003, которая соединяет гидромотор с приводом щётки. Именно она принимает на себя крутящий момент и работает в условиях постоянных вибрационных и ударных нагрузок. По данным поставщиков запчастей, эта втулка имеет посадочный квадрат с внутренним диаметром 32 мм и предназначена для работы с гидромоторами МГП или MSY.

В этой статье разберём, как устроен щеточный узел КДМ, по каким признакам определить износ втулки и как выполнить замену.

Устройство щеточного узла КДМ‑7881

Щеточный узел КДМ-7881 представляет собой рамную конструкцию с установленным валом, на который крепится сменная щётка. Привод узла осуществляется от гидромотора через втулку, обеспечивающую жёсткое соединение вала гидромотора с валом щётки.

Конструкция узла включает:

• Гидромотор — обеспечивает вращение щётки;
• Втулка ЭД‑410.40.05.003 — переходной элемент с квадратным посадочным отверстием под вал гидромотора;
• Вал щётки — воспринимает крутящий момент и передаёт его на щётку;
• Подшипниковые опоры — обеспечивают вращение вала;
• Сменная щётка — непосредственно рабочий орган.

При работе щётки возникают значительные боковые нагрузки, особенно при контакте с бордюрным камнем или неровностями дорожного покрытия. Втулка гасит часть этих нагрузок, но со временем изнашивается — появляется люфт в соединении с валом гидромотора.

Причины износа втулки привода щётки

Втулка ЭД‑410.40.05.003 работает в тяжёлых условиях, что приводит к её износу. Основные причины:

• Естественный механический износ — постоянное трение в паре «вал гидромотора — втулка» приводит к выработке посадочного квадрата;
• Нарушение соосности — деформация рамы или неправильная регулировка положения щётки вызывает перекос и неравномерную нагрузку;
• Вибрационные нагрузки — при работе на неровных покрытиях вибрация ускоряет износ посадочных поверхностей;
• Отсутствие своевременного обслуживания — контроль затяжки креплений и состояния втулки должен проводиться регулярно.

Характерно, что износ втулки часто сопровождается повреждением вала гидромотора — при появлении люфта поверхность вала начинает «разбиваться», что требует уже более серьёзного ремонта.

Признаки износа втулки и необходимость замены

Диагностировать износ втулки можно по характерным признакам, которые проявляются в процессе работы щётки:

1. Люфт в соединении — при выключенном гидромоторе попробуйте покачать щётку вручную. Если ощущается радиальный или осевой люфт, втулка изношена;
2. Вибрация при работе — повышенная вибрация щётки при постоянных оборотах гидромотора указывает на выработку посадочного места;
3. Посторонний шум — металлический скрежет или стук в районе привода щётки;
4. Неравномерный износ щётки — при перекосе из-за изношенной втулки щётка истирается неравномерно, сокращается её ресурс.

При обнаружении любого из перечисленных признаков необходимо провести диагностику и, при подтверждении износа, заменить втулку.

Почему замена втулки — правильное решение

Некоторые механики пытаются восстановить посадочное место втулки с помощью наплавки или установки дополнительных вкладышей. Это временное решение, которое не обеспечивает надёжного соединения и часто приводит к выходу из строя вала гидромотора.

Замена втулки ЭД‑410.40.05.003 на новую обеспечивает:

• Номинальный посадочный размер под вал гидромотора (32 мм, квадрат);
• Отсутствие люфта и правильную передачу крутящего момента;
• Снижение вибрационных нагрузок на подшипниковые узлы;
• Продление ресурса вала гидромотора и подшипников.

Процесс замены втулки

Замена втулки — операция, которая выполняется в условиях мастерской или непосредственно на объекте. Последовательность действий:

1. Подготовка — снять щётку с вала, отсоединить гидромотор от втулки;
2. Демонтаж старой втулки — открутить крепёжные болты, извлечь изношенную втулку;
3. Осмотр посадочного места — проверить состояние вала щётки и вала гидромотора;
4. Установка новой втулки — посадить втулку на вал щётки, зафиксировать крепежом;
5. Установка гидромотора — соединить вал гидромотора с квадратным отверстием втулки;
6. Регулировка — выставить положение щётки согласно инструкции по эксплуатации.

После замены рекомендуется выполнить пробный запуск и проверить работу узла на холостом ходу — щётка должна вращаться без вибрации и посторонних звуков.

Профилактика и продление ресурса

Чтобы втулка щётки служила дольше, следует придерживаться нескольких простых правил:

• Ежедневный осмотр — проверять состояние креплений щётки и гидромотора, отсутствие люфта;
• Правильная настройка — выставлять угол наклона щётки и давление на дорожное покрытие согласно рекомендациям завода-изготовителя;
• Своевременная замена щётки — изношенная щётка создаёт повышенные нагрузки на приводные элементы, что ускоряет износ втулки;
• Защита от влаги и грязи — поддерживать узел в чистоте, избегать попадания абразивных частиц в соединение втулки и вала.

Заключение

Втулка ЭД‑410.40.05.003 — это критически важный элемент привода щётки КДМ-7881. Её износ приводит к вибрации, неравномерному износу щётки и риску повреждения вала гидромотора. Регулярный контроль состояния узла и своевременная замена изношенной втулки — залог стабильной работы щёточного оборудования и минимизации простоев.

При выборе запчасти обращайте внимание на соответствие посадочного квадрата (32 мм) и материал изготовления. Оригинальные детали и качественные аналоги обеспечивают заявленный ресурс и надёжное соединение.
