Течь и вибрация водяного насоса КДМ: причины и замена вала НЦ‑60/125А

Течь в районе сальников и повышенная вибрация — два самых частых признака неисправности водяного насоса НЦ‑60/125А на поливомоечных машинах. В большинстве случаев причина кроется в износе вала насоса, подшипников или манжетных уплотнений.

В этой статье разберём, как устроен насос, по каким признакам определить износ вала и как выполнить его замену.

Устройство насоса НЦ‑60/125А и роль вала

Насос НЦ‑60/125А — центробежный одноступенчатый агрегат, который устанавливается на поливомоечные машины КО‑713, КО‑806, КО‑823, КДМ‑130 и другие . Он приводится от коробки отбора мощности через редуктор и обеспечивает подачу воды к разбрызгивающим соплам.

Основные узлы насоса :

• Корпус (улитка) — формирует рабочую камеру и направляет поток;
• Рабочее колесо (крыльчатка) — создаёт центробежную силу;
• Вал насоса — передаёт вращение от привода к крыльчатке;
• Подшипниковые опоры (180309) — обеспечивают вращение вала;
• Манжетное уплотнение — предотвращает утечку воды.

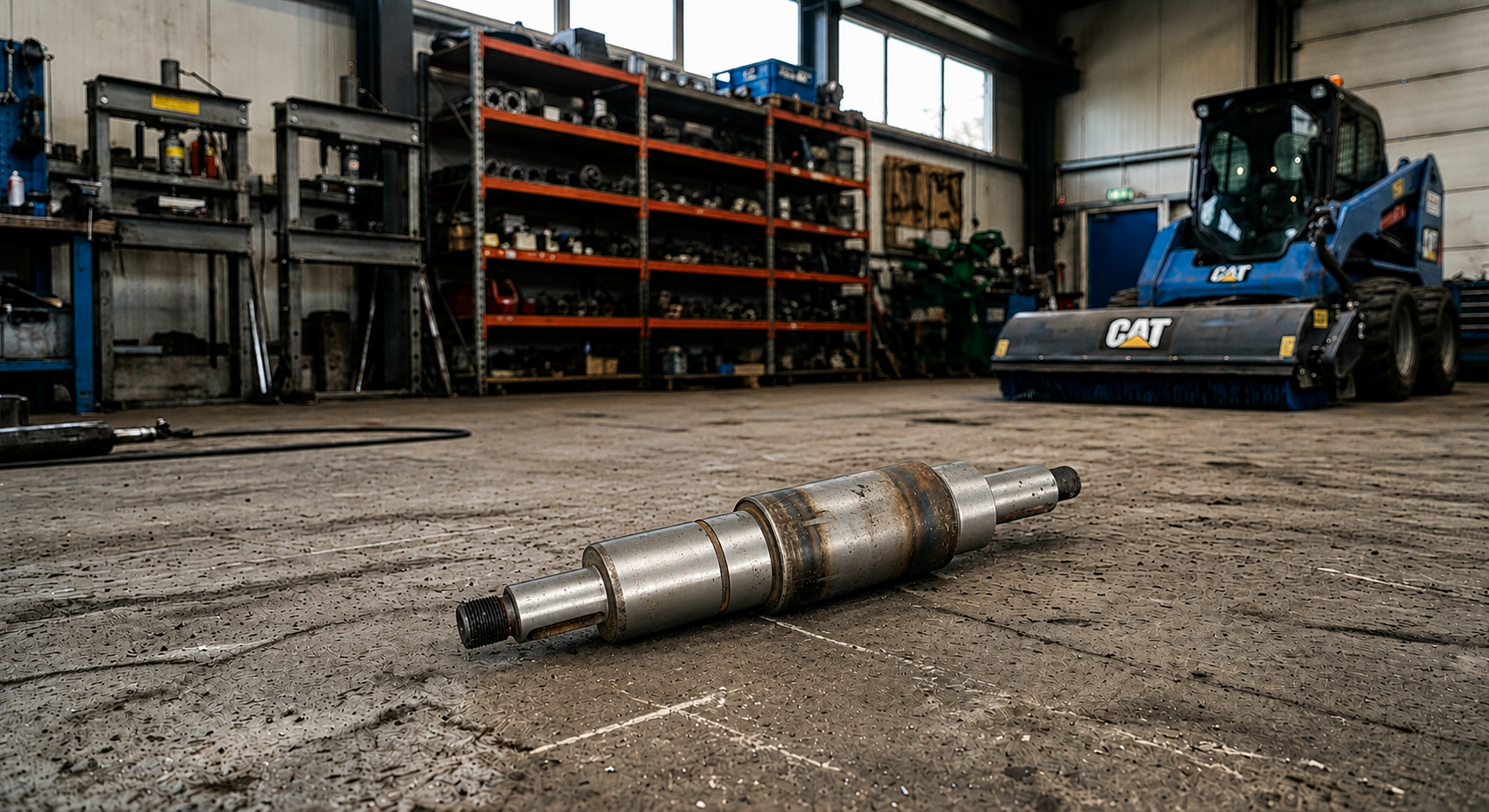

Вал НЦ‑60/125А — это стальной вал диаметром 25 мм в посадочной части под рабочее колесо, длиной 320 мм. Он установлен на двух подшипниках, имеет шпоночные пазы для фиксации крыльчатки и фланца привода, а также резьбу под корончатые гайки.

Причины течи и вибрации

Течь и вибрация — симптомы, которые часто возникают одновременно. Их основные причины:

• Износ манжетных уплотнений — манжеты теряют эластичность, трескаются или истираются о вал. Камера между манжетами заполняется смазкой ЦИАТИМ‑22Г, при её утечке начинается подтекание воды.
• Выработка шеек вала — на поверхности вала появляются риски и канавки от контакта с манжетами, что нарушает герметичность.
• Износ подшипников — при выработке подшипников (180309) появляется радиальный люфт, вал начинает бить. Это приводит к вибрации и дополнительному износу манжет.
• Нарушение балансировки рабочего колеса — сколы лопаток или дисбаланс крыльчатки вызывают вибрацию на рабочих частотах.
• Нарушение соосности валов насоса и привода — расцентровка создаёт дополнительные радиальные нагрузки.

Признаки износа вала и подшипников

Диагностировать неисправность можно по следующим признакам:

1. Течь воды — подтекание в районе уплотнения вала (между корпусом и стаканом), даже при неработающем насосе;
2. Повышенная вибрация — при работе насоса ощущается дрожание, особенно на корпусе в районе подшипниковых опор;
3. Шум и гул — посторонние звуки, стуки при работе насоса;
4. Нагрев подшипникового узла — температура подшипников выше нормы свидетельствует о нарушении зазоров или недостатке смазки;
5. Люфт вала — при отключённом приводе ощущается радиальный люфт вала.

Конструкция вала НЦ‑60/125А

Вал насоса НЦ‑60/125А имеет следующие особенности:

• Посадочный диаметр под рабочее колесо — 25 мм;
• Длина вала — 320 мм;
• Два шпоночных паза — для фиксации крыльчатки и фланца привода;
• Резьба с обоих концов — под корончатые гайки (на валу предусмотрена обратная резьба для фиксации рабочего колеса);
• Устанавливается на двух подшипниках 180309.

При замене важно использовать вал, соответствующий модели насоса: для НЦ‑60/125А (чугунный корпус) и НЦ‑60/125А‑01 (алюминиевый корпус) посадочные размеры одинаковы.

Пошаговая инструкция по замене вала

Замена вала выполняется в мастерской с использованием слесарного инструмента и пресса.

1. Подготовка — слить воду из системы, отсоединить всасывающий и напорный трубопроводы;
2. Демонтаж насоса — открутить крепёжные болты и снять насос с кронштейнов шасси;
3. Разборка насоса — снять стакан, открыть доступ к рабочему колесу и валу;
4. Снятие крыльчатки — открутить корончатую гайку, снять рабочее колесо (крыльчатку) со шпонки;
5. Извлечение вала — выпрессовать вал из подшипниковых опор (подшипники напрессованы на вал и установлены в корпус);
6. Осмотр деталей — проверить состояние посадочных мест в корпусе и стакане, при необходимости заменить подшипники 180309;
7. Установка нового вала — запрессовать новый вал НЦ‑60/125А в подшипники, установить в корпус; при сборке смазать подшипники маслом И‑20А или И‑30А (0,45 л);
8. Установка крыльчатки — поставить рабочее колесо на вал, зафиксировать шпонкой и затянуть корончатой гайкой (обратите внимание на обратную резьбу);
9. Замена манжет — установить новые манжеты (1.1-45×65-1 или 1.2-45×65-1), заполнить полость между ними смазкой ЦИАТИМ‑22Г;
10. Сборка и установка — собрать насос в обратном порядке, установить на шасси, подсоединить трубопроводы;
11. Проверка — залить воду, запустить на малых оборотах, убедиться в отсутствии утечек и вибрации.

Профилактика и продление ресурса

Чтобы избежать преждевременного износа вала и подшипников:

• Запрещается запуск насоса в сухую — всегда заполняйте насос водой перед пуском;
• Установите фильтр на всасывании — вода не должна содержать частицы размером более 0,2 мм;
• Следите за подпором на входе — давление не менее 0,035 МПа (0,35 кгс/см²);
• Проверяйте состояние манжет — при первых признаках течи заменяйте их, не дожидаясь повреждения вала;
• Контролируйте уровень масла в подшипниковых опорах — объём заливаемого масла 0,45 л, марка И‑20А или И‑30А.

Заключение

Течь и вибрация насоса НЦ‑60/125А — сигнал к немедленной диагностике. В большинстве случаев причина — износ вала насоса, подшипников или манжетных уплотнений. Своевременная замена вала в сборе с подшипниками позволяет восстановить номинальную производительность насоса и избежать дорогостоящего ремонта корпуса.

При выборе вала обращайте внимание на соответствие посадочного диаметра (25 мм) и наличие шпоночных пазов. Для насосов с чугунным и алюминиевым корпусом используется один типоразмер вала.
